6x Cummins QSK60-G4
- Konfigurasi Mesin:V-16 Cylinder, 4-Stroke
- Displacement:60.2 Liters
- Aspirasi:Turbocharged & Intercooled
- Standar Emisi:US EPA Tier 2 Compliant
- Kapasitas Oli:378 Liters
Proyek Selesai & Operasional (COD Q3 2024)
ISO 9001:2015 & ISO 45001 Certified Engineering
Kawasan Industri Cikarang — Pembangkit Siaga Genset 15 MVA Terpadu
- Klien
- PT Astra Daihatsu Motor / Tier-1 Component Hub
- Lokasi Instalasi
- GIIC Deltamas, Cikarang, Jawa Barat
- Total Kapasitas
- 15 MVA (6 x 2.500 kVA Cummins QSK60)
- Waktu Pengerjaan
- 120 Hari Kalender (On-Time COD)
- Kategori & Lingkup Teknik
- Multi-Genset Paralleling, High Voltage Step-Up 20kV, Acoustic Attenuation <68 dB(A)
N+1 Redundancy Architecture
High Voltage Substation Interconnection
Instalasi Lapangan GIIC Deltamas
Susunan Enam Genset Kontainer

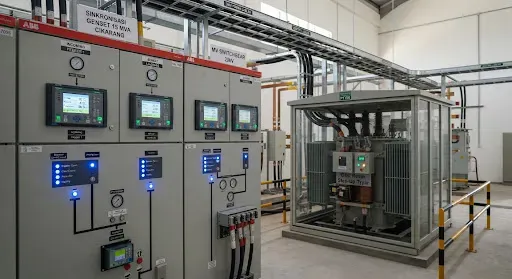

Substation 20kV
Cast Resin Trafo

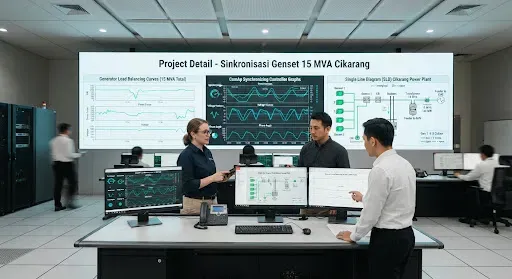

Ruang Kontrol
ComAp InteliSys NTC

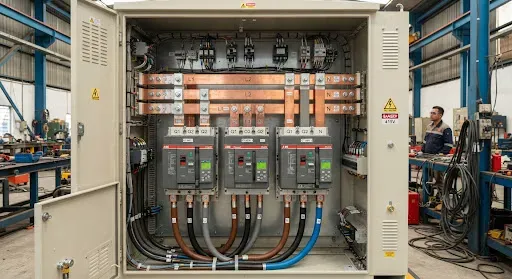

Busbar Sinkron
4000A ABB Emax2

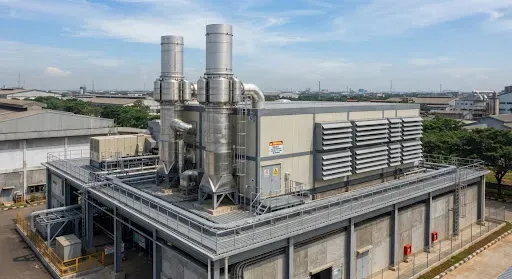

Peredam Gas Buang
Baffles <68 dB(A)
-
Transfer Power0.5 Detik
Uninterrupted Closed-Transition Paralleling dengan PLN 20kV
-
Hasil Uji Beban100% FAT & SAT
Lulus uji beban resistif & induktif penuh 15 MVA tanpa deviasi frekuensi
-
Tingkat Kebisingan68 dB(A)
Diukur pada jarak 7 meter, mematuhi standar baku mutu Permen LH
-
Otonomi Bahan Bakar45.000 L
Sistem tangki solar B35 terpusat dengan pompa ganda & filtrasi otomatis
Instalasi sistem sinkronisasi 6x2500 kVA genset Cummins untuk proteksi beban kritis pabrik semikonduktor & data center dengan sistem ATS dan integrasi SCADA waktu nyata.
Diselesaikan tepat waktu tanpa mengganggu operasional manufaktur yang sedang berjalan (Zero Operational Interruption).
Data Sheet Peralatan
Standar: IEC 60034, ISO 8528, SNI
Spesifikasi Teknis Unit Terpasang
6x Stamford PI734F
- Tegangan Output:400 / 230 Volt (3-Phase)
- Frekuensi:50 Hz @ 1.500 RPM
- Eksitasi:PMG (Permanent Magnet)
- Regulasi Tegangan:MX321 AVR (±0.5%)
- Insulasi & Proteksi:Class H / IP23 Ingress
Smart Sync Master Panel
- Controller Unit:ComAp InteliSys NTC Base
- Breaker Utama:Motorized ABB Emax2 4000A
- Busbar Capacity:Electrolytic Cu 6.000A
- Protokol Komunikasi:Modbus TCP/IP, SNMP, CAN
- Load Sharing:Active kW & kVAR Isokron
3x Trafo Dry Type 5.000 kVA
Schneider Electric Trihal Cast Resin Dry-Type Transformer 0.4 / 20 kV, Vector Group Dyn11 dengan proteksi thermal sensor PT100 pada setiap belitan.
Daily & Bulk Storage System
1x Daily Tank 1.500L per genset + 2x Tangki Tanam 25.000L bersertifikasi Disnaker dilengkapi pompa transfer ganda berotasi otomatis dan sistem pemisah air bahan bakar 3-stage.
40ft ISO Custom High-Cube
Material Corten Steel dengan peredam acoustic splitter, internal wiring tahan api, damper gravitasi otomatis bermotor, dan sistem proteksi kebakaran total flooding FM-200 terintegrasi.
Roadmap Implementasi
Timeline & Milestone Eksekusi Proyek (120 Hari)
Diselesaikan tepat waktu tanpa mengganggu operasional manufaktur yang sedang berjalan (Zero Operational Interruption).
-
1 Hari 1 - 20
Site Survey & Engineering Design
Investigasi geoteknik pondasi genset, analisis beban harmonik, kalkulasi aliran daya, dan persetujuan Shop Drawing & SLD 20kV.
Disetujui
-
2 Hari 21 - 65
Fabrikasi Kanopi & Perakitan Genset
Fabrikasi kontainer silent di workshop, integrasi engine Cummins & Stamford, dan perakitan master panel ComAp.
QA Selesai
-
3 Hari 66 - 90
Logistik, Crane & Instalasi Mekanikal
Mobilisasi alat berat crane 100-Ton, positioning 6 kontainer di plinth pondasi, penarikan kabel daya medium voltage, dan pemipaan solar.
Terpasang
-
4 Hari 91 - 105
FAT & SAT Komprehensif Uji Beban
Uji beban bertahap dengan resistive/inductive dummy load bank hingga 110% overload, uji respon transien, dan verifikasi proteksi generator.
100% Tersertifikasi
-
5 Hari 106 - 120
Sinkronisasi 20kV PLN & Handover
Sinkronisasi closed transition dengan jaringan gardu induk PLN 20kV, SLO sertifikasi laik operasi, dan transfer knowledge operator klien.
COD Q3 2024
“Kemitraan dengan Adara Power memberikan kepastian operasional 100%. Kemampuan rekayasa sinkronisasi multi-genset dan peredam bising mereka melampaui ekspektasi kami, tanpa satupun insiden downtime pada lini produksi otomotif kami saat transisi sumber daya listrik.”
Ir. Bambang Trihatmojo, M.T.
Direktur Operasional Fasilitas & Infrastruktur Manufaktur Cikarang
Verifikasi Pengoperasian Komersial Bebas Gangguan (180+ Hari Sejak Handover)
